Diseño y planificación

Decisiones de Diseño

Infraestructura base en AWS: Implementación sobre Amazon EC2 con cuatro instancias especializadas dentro de una VPC, red configurada con subredes, Security Groups por servicio, acceso remoto SSH y direcciones Elastic IP para estabilidad pública.
Separación de capas: WordPress (CMS corporativo), aplicación PHP (gestión del catálogo), DNS (BIND) y base de datos MySQL desplegados en instancias independientes para aislar responsabilidades y aplicar el principio de menor privilegio.
Sistema de base de datos: MySQL 8.0 en contenedor Docker sobre una instancia EC2 dedicada, con volumen persistente, phpMyAdmin para administración visual y acceso al puerto 3306 restringido únicamente al servidor web de la aplicación.
Contenerización con Docker: WordPress, la aplicación PHP, MySQL y phpMyAdmin orquestados mediante Docker Compose, lo que garantiza entornos reproducibles y facilita el mantenimiento.
Servicios de red: Servidor DNS propio con BIND (named) en instancia dedicada, con reglas de firewall para los puertos 53 (UDP/TCP) y 22 (SSH).
Aplicación web: Sitio corporativo con WordPress y aplicación personalizada en PHP 8.2 + Apache para la gestión de usuarios y videojuegos del estudio.

Infraestructura del proyecto

La infraestructura final del proyecto se organiza en una VPC con cuatro instancias EC2 Linux, cada una con un rol definido y comunicación interna a través de la red privada 172.31.0.0/16:

Instancia	Rol	Tipo	IP privada	Descripción
1	WordPress	`t2.medium`	Red VPC	CMS corporativo con MySQL propio en Docker
2	Aplicación web PHP	`t3.small`	`172.31.79.239`	Aplicación de gestión conectada a MySQL remoto
3	DNS (BIND)	EC2 Linux	Red VPC	Resolución de nombres con Elastic IP
4	Base de datos	EC2 Linux	`172.31.17.200`	MySQL 8.0 + phpMyAdmin en Docker

Comunicación entre servicios

La instancia 2 (aplicación PHP) se conecta a la instancia 4 (MySQL) mediante la IP privada 172.31.17.200 en el puerto 3306.
El Security Group de la base de datos (SQL-Separado) permite tráfico MySQL solo desde 172.31.79.239/32.
La instancia 1 (WordPress) opera de forma autónoma con su propio contenedor MySQL interno.
La instancia 3 (DNS) resuelve nombres hacia las direcciones públicas fijas del resto de servicios.

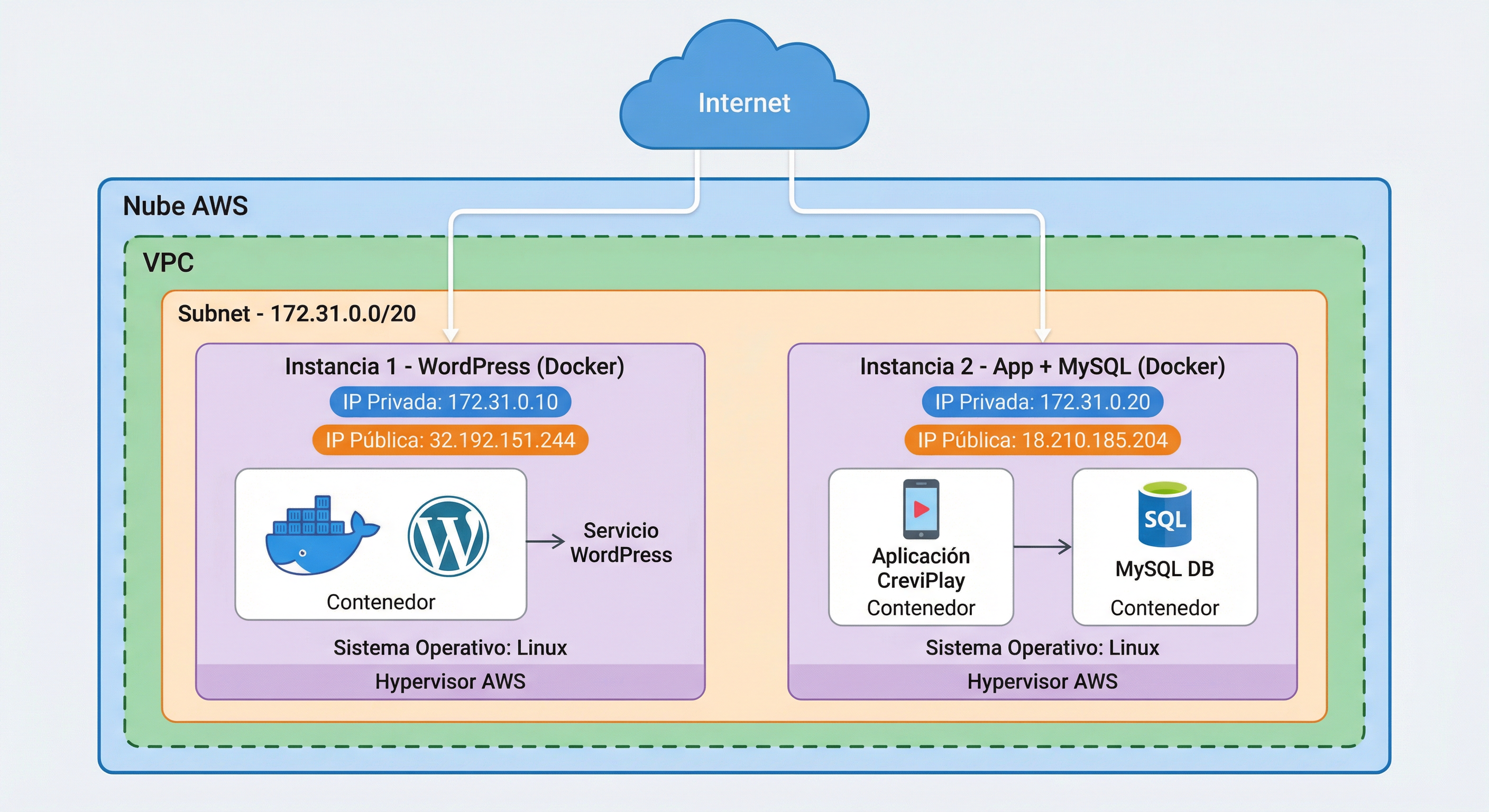

Estructura del Proyecto

Figura: topología final con cuatro instancias EC2 en la VPC — WordPress, aplicación PHP, DNS (BIND) y base de datos MySQL

Diseño de la Base de Datos

El diseño de la base de datos está basado en un modelo Entidad-Relación (ER) que refleja las necesidades principales de la plataforma CreviPlay: gestión de usuarios y de videojuegos. Un usuario del sistema puede gestionar múltiples videojuegos mediante la relación gestiona. La estructura garantiza la integridad de los datos y permite escalar el catálogo de videojuegos de forma ordenada.

La base de datos principal de la aplicación se denomina EstudioVideojuegos y reside en la instancia dedicada a MySQL.

Principales entidades y relaciones

Usuario: Almacena la información de cada usuario del sistema. Atributos principales: id (clave primaria, autoincremental), usuario (único, para login), password (almacenada de forma hasheada), nombre y fecha_registro (timestamp por defecto).
Videojuego: Contiene el catálogo de videojuegos. Incluye codigo (clave primaria, autoincremental), titulo, desarrollador, plataforma (enum: PC, PlayStation, Xbox, Nintendo Switch, Mobile, Multiplataforma), genero (enum: Casual, Indie, Aventura, Puzzle, Estrategia, Simulación, Otros), fechaLanzamiento, precio (decimal 6,2), descripcion, y estado (enum: En desarrollo, Lanzado, En actualización; por defecto «En desarrollo»).
Relación gestiona: Es una relación uno a muchos (1:N) entre Usuario y Videojuego. Un usuario puede gestionar cero o muchos videojuegos; cada videojuego es gestionado por un único usuario. La clave foránea se implementa en la tabla Videojuego referenciando el id del Usuario.

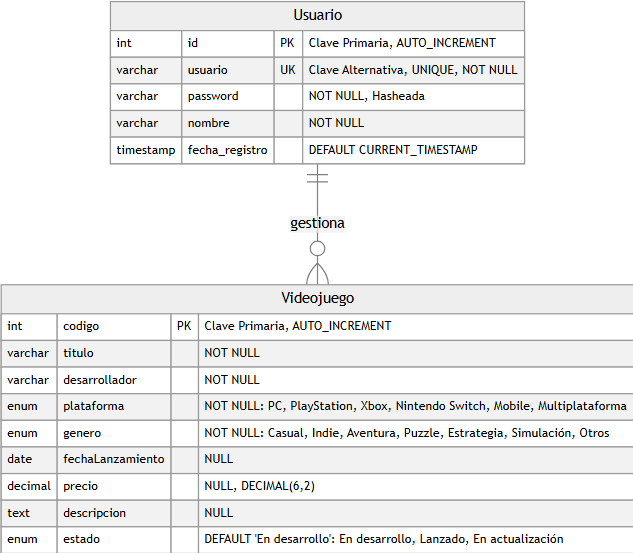

Diagrama Entidad-Relación

A continuación se muestra el modelo ER realizado. El diagrama resume de forma visual la estructura de la base de datos, sus tablas principales, atributos y relaciones clave.

Modelo Entidad-Relación CreviPlay

Figura: Modelo Entidad-Relación principal de la base de datos CreviPlay

Diseño de la página web

Para este proyecto de 2º de ASIR se ha optado por una solución dual que combina un CMS y una aplicación a medida:

WordPress como sistema de gestión de contenidos para la web corporativa de CreviPlay (portafolio, información del estudio, contacto).
Aplicación PHP personalizada para la gestión del catálogo de videojuegos, usuarios y panel de administración, conectada a la base de datos EstudioVideojuegos.
Frontend de referencia (frontend/) con HTML, CSS y JavaScript como prototipo responsive de las secciones principales del sitio.

Estructura y funcionalidades básicas

La plataforma web de CreviPlay incluye las siguientes secciones principales:

Página de inicio (Home): Presentación del estudio, información básica y acceso rápido a los proyectos destacados.
Portafolio de videojuegos: Galería donde se muestran los proyectos en desarrollo, con imágenes, descripciones y estado de cada proyecto.
Sobre nosotros: Información sobre el equipo de desarrollo y el estudio.
Contacto: Formulario de contacto para que publishers o clientes puedan ponerse en contacto con el estudio.
Panel de administración (aplicación PHP): Gestión de usuarios y catálogo de videojuegos del estudio.

Características técnicas

WordPress: Tema personalizado con los colores y logo de CreviPlay, desplegado en Docker con MySQL propio.
Aplicación PHP: Servidor Apache con PHP 8.2 en contenedor Docker, extensión mysqli y fichero config.php con variables de entorno para la conexión remota a MySQL.
Plugins esenciales: Plugins básicos en WordPress para formularios de contacto y optimización de imágenes.
Responsive design: Tanto el tema WordPress como el frontend de referencia son accesibles desde dispositivos móviles.

Consideraciones de diseño

Dado que este es un proyecto académico de segundo curso, el enfoque se centra en:

Funcionalidad sobre estética: Priorizar que todas las funcionalidades básicas funcionen correctamente.
Simplicidad: Evitar diseños excesivamente complejos que puedan generar problemas técnicos.
Modularidad: Separar CMS, aplicación, DNS y base de datos en instancias independientes para facilitar el mantenimiento y la escalabilidad.

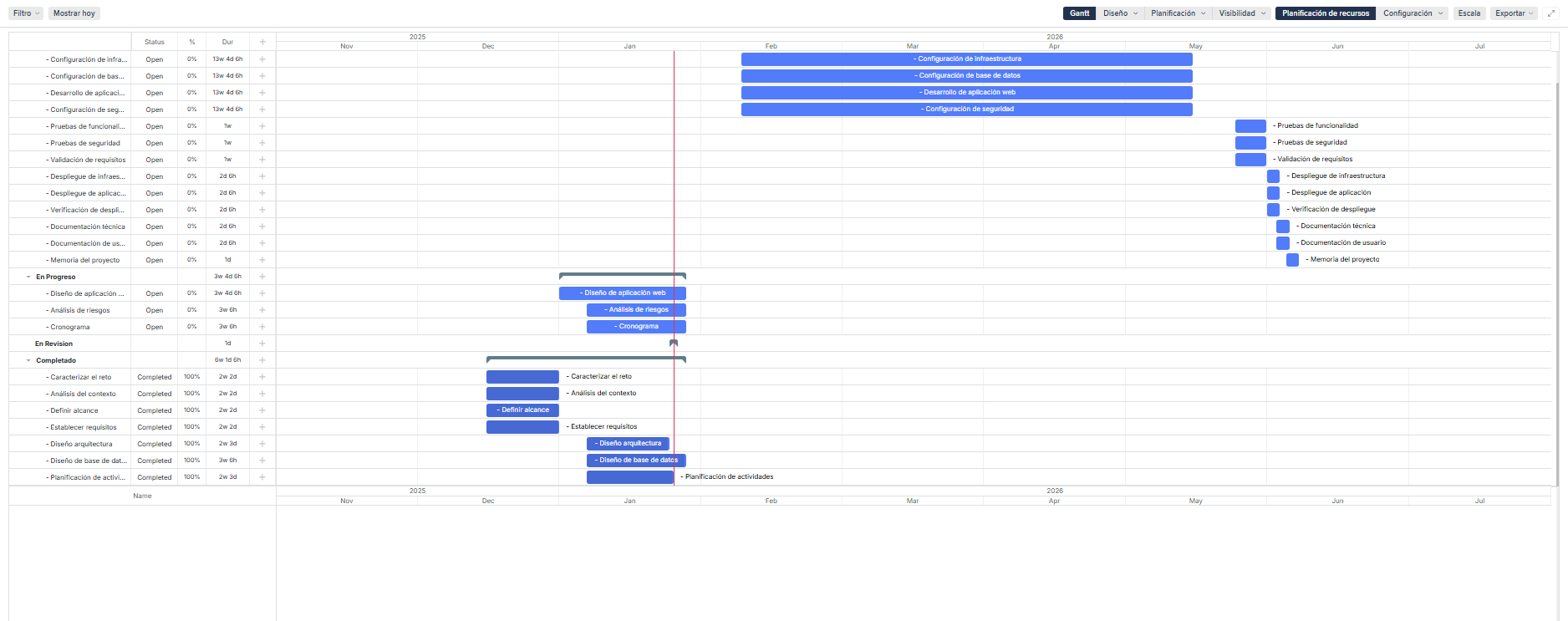

Diagrama de Gantt

Este es el diagrama de Gantt de nuestro proyecto (sujeto a cambios):

Diagrama de Gantt

Enlace a Trello

Matriz de riesgos con estrategias de mitigación

La siguiente tabla identifica los principales riesgos que podrían surgir durante la implementación práctica del proyecto, junto con estrategias de mitigación para cada uno:

Riesgo	Descripción	Probabilidad	Impacto	Estrategia de Mitigación
Sobrecostos inesperados en AWS	Uso excesivo de recursos que genera facturas elevadas	🔴 Alta	🔴 Alto	Usar instancias de tamaño apropiado (`t2.medium`, `t3.small`). Apagar instancias fuera del horario de laboratorio. Consolidar servicios cuando sea posible.
Fallos en la base de datos MySQL	Errores de conexión entre la aplicación PHP y MySQL remoto, o pérdida de datos en el contenedor	🟡 Media	🔴 Alto	Volumen persistente en Docker. Security Group restringido. phpMyAdmin para diagnóstico. Volcado previo a migraciones.
Pérdida de acceso remoto	Problemas con SSH o acceso a instancias EC2 que impiden la administración	🟢 Baja	🔴 Alto	Mantener claves SSH de forma segura. Documentar IPs elásticas y privadas de cada instancia.

Leyenda de Probabilidad e Impacto:

Probabilidad: Alta (frecuente), Media (ocasional), Baja (raro)
Impacto: Alto (crítico para el proyecto), Medio (afecta funcionalidad), Bajo (menor inconveniente)

Roles del equipo

Líder de proyecto: Alejandro Mariño.
Administrador de sistemas: Iker Sanchez.
Desarrollador web: Alejandro Mariño.
Administrador de base de datos: Alejandro Mariño y Iker Sanchez.
Especialista en seguridad: Iker Sanchez.
Documentador: Alejandro Mariño y Iker Sanchez.
