Desarrollo

En esta fase se ha llevado a cabo el despliegue de toda la infraestructura necesaria para el funcionamiento de la web corporativa de CreviPlay, del gestor de contenidos WordPress, de la aplicación PHP de gestión del catálogo, del servicio DNS y de la base de datos MySQL, utilizando servicios de AWS y contenedores Docker para garantizar portabilidad, escalabilidad y facilidad de mantenimiento.

Infraestructura en AWS

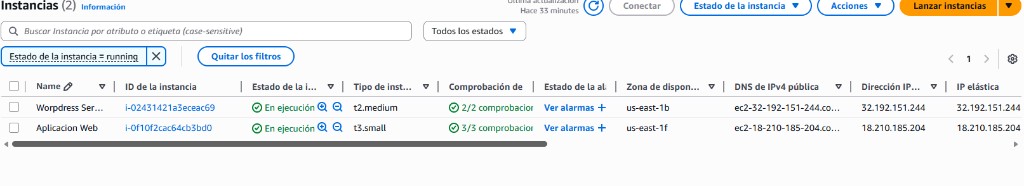

Se han desplegado cuatro instancias EC2 independientes, todas en la misma región y con sistema operativo Linux, cada una con un rol claramente diferenciado:

Instancia	Rol	Tipo	IP privada	Descripción
1	WordPress	t2.medium	Red VPC	CMS corporativo con MySQL propio en Docker
2	Aplicación web PHP	t3.small	172.31.79.239	Aplicación de gestión conectada a MySQL remoto
3	DNS (BIND)	EC2 Linux	Red VPC	Resolución de nombres con Elastic IP
4	Base de datos	EC2 Linux	172.31.17.200	MySQL 8.0 + phpMyAdmin en Docker

Instancia 1 – Servidor WordPress

La primera instancia está dedicada exclusivamente a alojar el servidor de WordPress:

• Tipo de instancia: t2.medium.

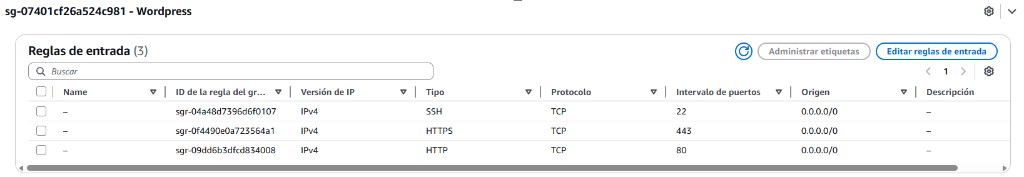

• Seguridad gestionada mediante un Security Group específico, con las siguientes reglas de entrada:
• SSH (TCP 22) abierto para administración remota.
• HTTP (TCP 80) para permitir el acceso web sin cifrar.
• HTTPS (TCP 443) para futuras conexiones seguras.
• Asociada a una Elastic IP (32.192.151.244), lo que permite disponer de una dirección pública fija para acceder al sitio WordPress desde cualquier lugar.

Instancia 2 – Aplicación web personalizada

La segunda instancia se encarga de ejecutar la aplicación web personalizada desarrollada en PHP:

• Tipo de instancia: t3.small.
• IP privada: 172.31.79.239. IP pública: 18.210.185.204.

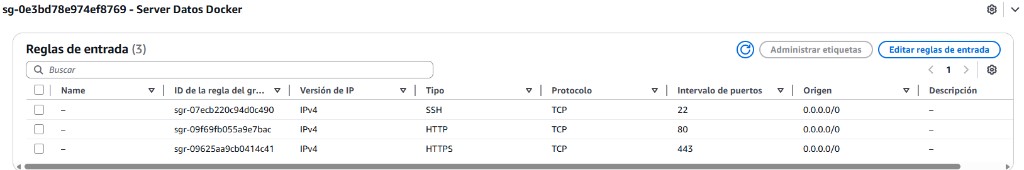

• Seguridad gestionada con otro Security Group independiente, con acceso SSH (22), HTTP (80) y HTTPS (443).
• Asociada a una Elastic IP para facilitar el acceso a la aplicación web.
• En su estado final, aloja únicamente el contenedor web; la base de datos se conecta de forma remota a la instancia 4.

Instancia 3 – Servidor DNS

Tercera instancia dedicada exclusivamente al servicio DNS con BIND (named), con Elastic IP propia y Security Group que expone los puertos 53 (UDP/TCP) y 22 (SSH).

Instancia 4 – Base de datos MySQL

Cuarta instancia dedicada al motor MySQL 8.0 y phpMyAdmin, con IP privada 172.31.17.200. El acceso al puerto 3306 queda restringido al Security Group SQL-Separado, permitiendo conexiones solo desde la IP privada del servidor web (172.31.79.239/32).

Esta separación en cuatro instancias permite aislar el CMS, la aplicación, el DNS y los datos, mejorando la seguridad y facilitando el escalado o mantenimiento independiente de cada servicio.

En todos los casos se han definido Security Groups específicos donde se han habilitado de forma controlada los puertos necesarios.

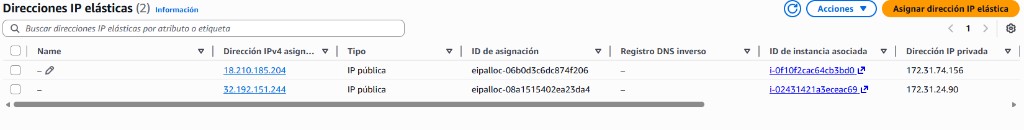

Finalmente, se han asociado direcciones IP elásticas a las instancias que lo requieren para garantizar direcciones públicas fijas.

Despliegue con Docker en el servidor de WordPress

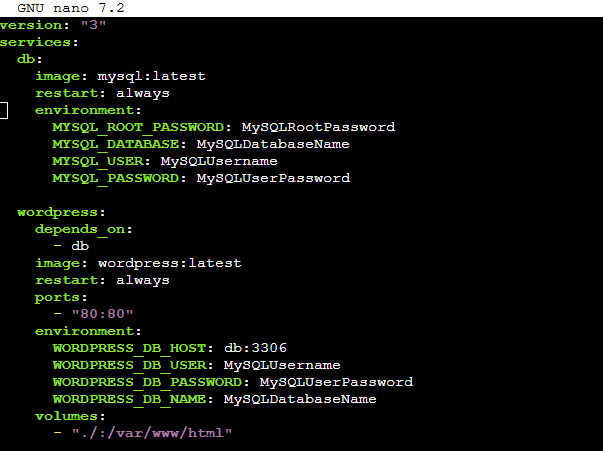

En la instancia destinada a WordPress se ha utilizado Docker Compose para orquestar un entorno formado por dos contenedores principales:

Contenedor de base de datos MySQL

El primer servicio es la base de datos MySQL del CMS, responsable de almacenar toda la información del sitio WordPress:

• Imagen utilizada: mysql:latest.
• Variables de entorno configuradas para definir el usuario administrador, la contraseña de MySQL y la base de datos específica para WordPress.
• Política de reinicio always para asegurar su disponibilidad continua.

Contenedor de WordPress

El segundo servicio es el propio WordPress, que se conecta a la base de datos anterior:

• Imagen utilizada: wordpress:latest.
• Dependencia explícita del contenedor de base de datos mediante depends_on.
• Puerto 80 del contenedor expuesto al exterior para servir el sitio web.
• Variables de entorno que conectan WordPress con MySQL (host, usuario, contraseña y nombre de la base de datos).
• Volumen asociado al directorio /var/www/html para persistir los datos del CMS.

Con este docker-compose.yml se consigue un entorno completo de WordPress con base de datos, totalmente reproducible y fácil de levantar o detener con un único comando.

Despliegue con Docker en el servidor de la aplicación web

La instancia 2 aloja la aplicación web propia de CreviPlay, desarrollada en PHP 8.2 con Apache y conectada de forma remota a la base de datos MySQL de la instancia 4.

Evolución del despliegue

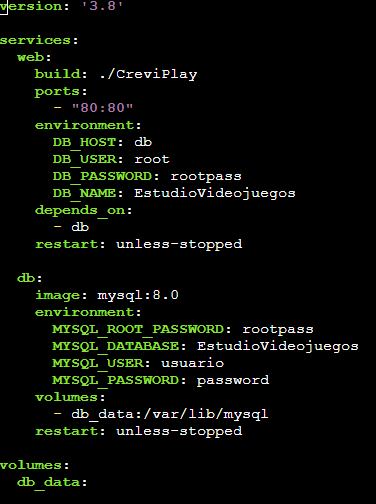

Inicialmente, la aplicación se desplegó con Docker Compose en un único servidor que incluía tanto el servicio web como el servicio db (MySQL 8.0) en la misma máquina:

Tras la migración de la base de datos a su instancia dedicada (instancia 4), el docker-compose.yml del servidor web se simplificó para definir únicamente el servicio web, eliminando el contenedor local de MySQL y apuntando las variables de entorno hacia la IP privada 172.31.17.200:

Figura: servicio web con conexión remota a MySQL mediante `DB_HOST`, `DB_USER`, `DB_PASSWORD` y `DB_NAME`

Servicio web (estado final)

El servicio web representa la aplicación PHP que se expone al usuario final:

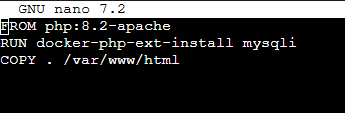

• Se construye a partir de un Dockerfile personalizado basado en php:8.2-apache.
• Expone el puerto 80 para servir la aplicación web.
• Utiliza variables de entorno para configurar la conexión remota a la base de datos (host, usuario, contraseña y nombre de la BD EstudioVideojuegos).

• Instalación de la extensión mysqli mediante docker-php-ext-install mysqli.
• Copia del código fuente de la aplicación al directorio /var/www/html, que es el DocumentRoot de Apache dentro del contenedor.

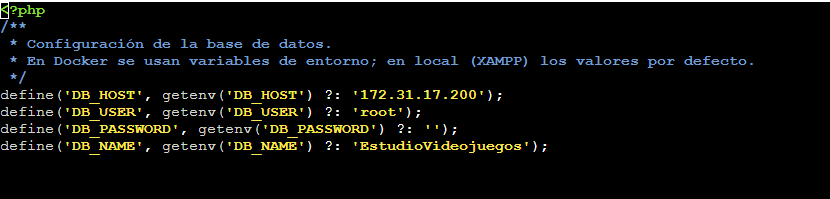

Configuración de conexión (config.php)

La aplicación PHP incorpora la configuración de conexión remota en su fichero config.php, utilizando variables de entorno en Docker y valores por defecto orientados al entorno de producción:

Figura: constantes `DB_HOST`, `DB_USER`, `DB_PASSWORD` y `DB_NAME` con soporte para entorno Docker y desarrollo local

Parámetro	Valor
DB_HOST	172.31.17.200
DB_USER	root
DB_PASSWORD	rootpass
DB_NAME	EstudioVideojuegos

Gracias a este enfoque, la aplicación queda empaquetada junto con todas sus dependencias, evitando problemas de configuración entre entornos y facilitando la replicación del servidor en el futuro.

Instancia 3 – Servicio DNS

Junto a las instancias de WordPress y de la aplicación web, se ha aprovisionado una tercera instancia EC2 solo para DNS, con BIND (named en Linux).

Creación de la instancia

Se ha desplegado el servidor de nombres en una instancia propia, separándolo de las demás para tener un control independiente sobre el servicio de resolución de nombres.

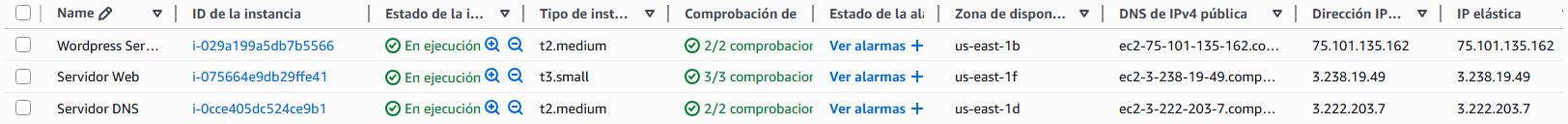

Figura: instancia dedicada al rol DNS, en el mismo criterio de región e imagen base que el resto del despliegue

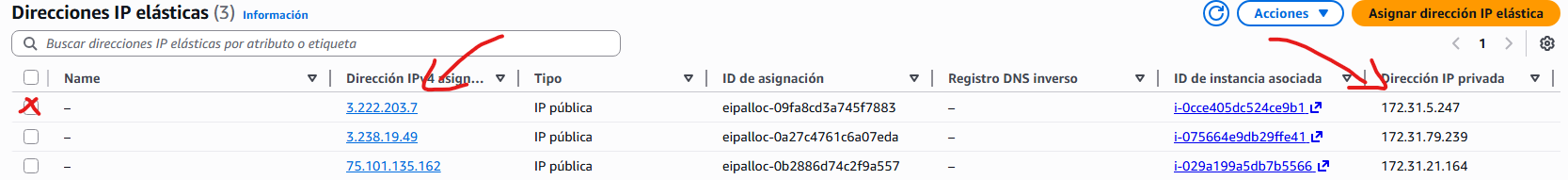

Dirección IP Elástica

Con una Elastic IP enlazada a la instancia DNS, los registros que apunten a esa IP (por ejemplo, un dominio o subdominio) siguen teniendo sentido tras un reinicio o un cambio de mantenimiento, sin reetiquetar a mano direcciones que hayan cambiado.

Figura: IP elástica asociada al servidor de nombres, alineada con el enfoque del resto de instancias

Reglas de red (Security Group)

El Security Group restringe la exposición: SSH (TCP 22) solo para la administración remota, y DNS (UDP 53 y TCP 53) para que clientes o servicios hagan resolución correctamente.

Figura: reglas mínimas para administración (22) y servicio de nombres (53)

Configuración de BIND: fichero principal e includes

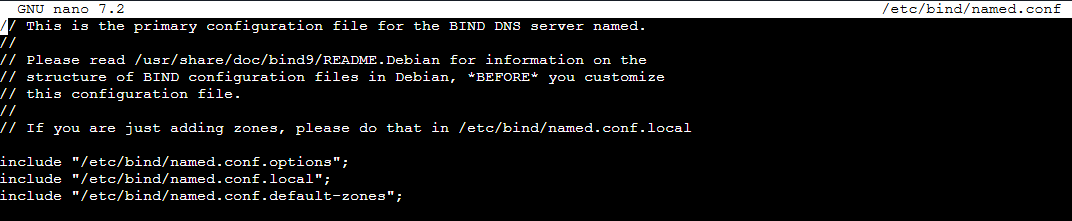

Fichero base (named.conf): directivas, inclusiones hacia el resto de fragmentos e integración con el despliegue de bind en el sistema.

Figura: punto de entrada con referencias a opciones, zonas por defecto y dominios bajo control del proyecto

Archivo named.options: define escucha, política de reenvío o recursión, y criterios de seguridad del demonio, sin mezclar con las definiciones de zona.

Figura: hoja de opciones del servidor, separada de las definiciones de zona

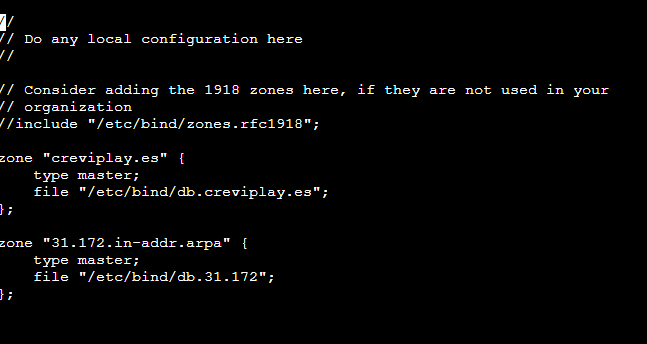

Archivo named.conf.local: declaraciones de zone hacia el fichero de registros que materializan nombres y destinos reales en el entorno CreviPlay.

Figura: zona y vínculo con el fichero de datos DNS del proyecto

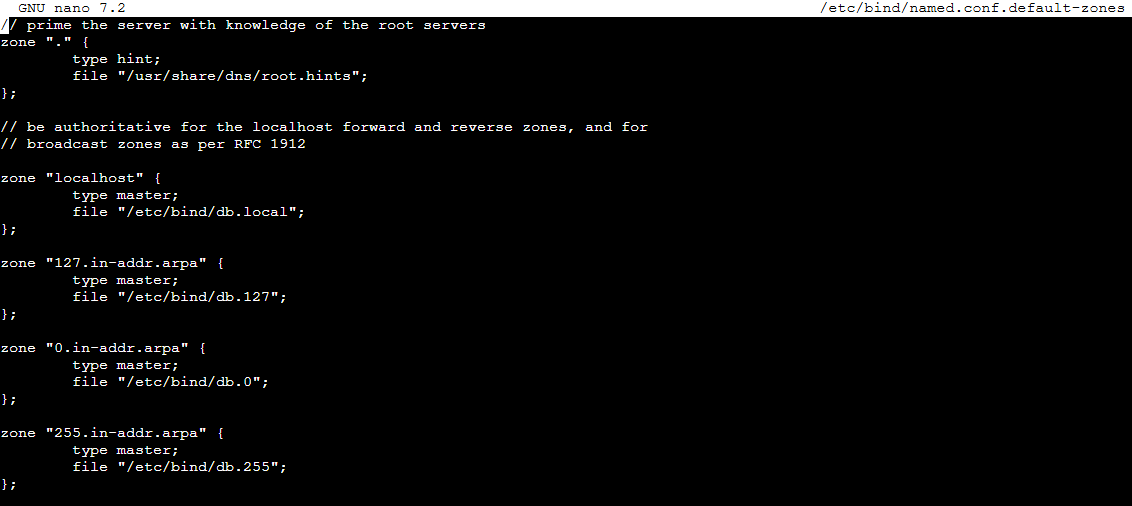

Archivo named.conf.default-zones: deja claro qué resuelve o delega el sistema antes de añadir lo propio, y sirve de referencia al contrastar con la zona local anterior.

Figura: bloque de includes de zonas predefinidas, como referencia frente a la zona personalizada

Instancia 4 – Base de datos

Para mejorar la separación de responsabilidades y reforzar la seguridad del entorno, se ha desplegado una cuarta instancia EC2 dedicada exclusivamente a la base de datos MySQL de la aplicación CreviPlay. De este modo, el motor de datos queda aislado del servidor web, lo que facilita el mantenimiento, las copias de seguridad y el control del acceso a nivel de red.

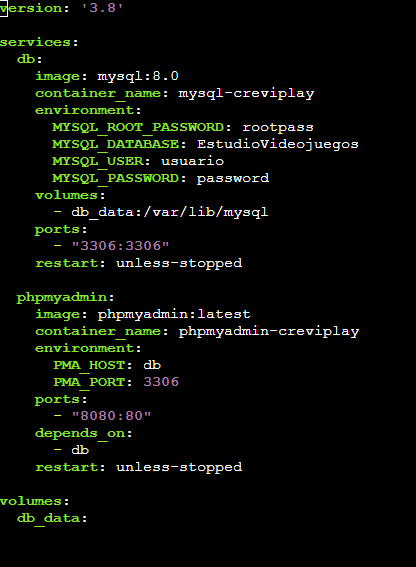

Despliegue con Docker Compose

En la instancia de base de datos (172.31.17.200) se ha levantado un entorno formado por MySQL 8.0 y phpMyAdmin mediante Docker Compose, con persistencia de datos, exposición del puerto 3306 para la aplicación y del puerto 8080 para la administración web:

Figura: servicios `db` y `phpmyadmin` orquestados en la misma red Docker, con volumen persistente y acceso web al puerto 8080

Servicio db (MySQL 8.0)

• Imagen utilizada: mysql:8.0, con nombre de contenedor mysql-creviplay.
• Base de datos principal: EstudioVideojuegos, con usuario de aplicación y contraseñas definidos mediante variables de entorno.
• Volumen persistente (db_data) montado en /var/lib/mysql para conservar los datos aunque el contenedor se reinicie o se recree.
• Puerto 3306 publicado para permitir la conexión remota desde el servidor web.
• Política de reinicio unless-stopped para mantener el servicio disponible de forma continua.

Servicio phpmyadmin

Para consultar y administrar la base de datos desde el navegador, se ha añadido un segundo contenedor con la imagen phpmyadmin:latest:

• Contenedor: phpmyadmin-creviplay.
• Conexión interna al servicio db mediante las variables PMA_HOST: db y PMA_PORT: 3306.
• Puerto 8080 del host mapeado al puerto 80 del contenedor, accesible en http://IP_PUBLICA:8080.
• Dependencia explícita de db con depends_on.
• Política de reinicio unless-stopped.

Tras ejecutar docker compose up -d, el acceso web se realiza con las credenciales de MySQL (root / rootpass). En AWS, además del Security Group de MySQL, debe permitirse el tráfico entrante en el puerto 8080 (o bien usar un túnel SSH hacia localhost:8080 para no exponer la interfaz a internet).

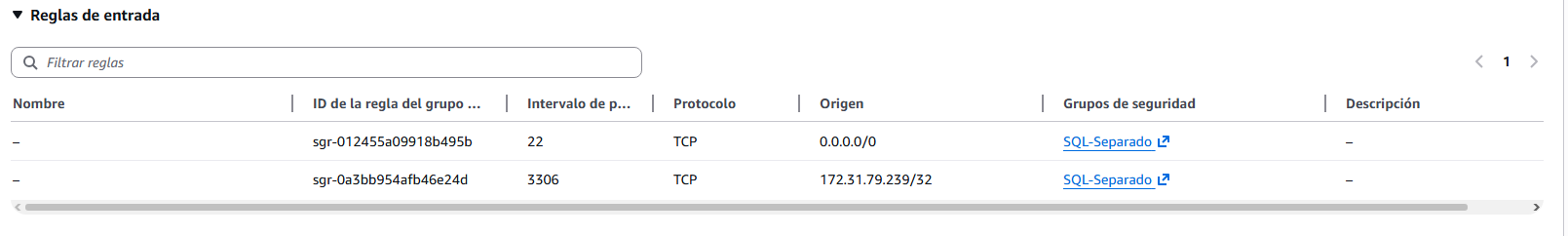

Reglas de red (Security Group)

El Security Group SQL-Separado limita el acceso al servicio de base de datos únicamente a los orígenes necesarios:

Figura: SSH (22) para administración y MySQL (3306) restringido a la IP privada del servidor web

• SSH (TCP 22): acceso remoto para la administración de la instancia.
• MySQL (TCP 3306): tráfico de base de datos permitido solo desde la IP privada 172.31.79.239/32, correspondiente al servidor web de la aplicación.

Con esta configuración se evita que el puerto de MySQL quede expuesto a cualquier origen, aplicando el principio de menor privilegio en la capa de red.

Copia de seguridad y migración de datos

Antes de completar la separación, se generó una copia de seguridad de la base de datos en el servidor web original. En el directorio ~/ServidorWeb quedaron disponibles el volcado backup.sql, el código de la aplicación y el fichero de orquestación:

Figura: fichero `backup.sql` generado junto al proyecto `CreviPlay` antes de migrar MySQL a su propia instancia

Este volcado permitió trasladar los datos existentes al nuevo contenedor MySQL sin pérdida de información durante la reestructuración de la infraestructura.

Conclusiones de la fase de desarrollo e implantación

El uso combinado de AWS EC2, Elastic IPs, Security Groups y Docker/Docker Compose ha permitido desplegar una infraestructura modular y escalable, en la que:

• WordPress funciona como gestor de contenidos independiente para la parte corporativa.
• La aplicación PHP personalizada gestiona la lógica específica del estudio de videojuegos, conectada de forma remota a MySQL.
• El servicio DNS (BIND/named) en su propia instancia aporta resolución de nombres alineada con las direcciones públicas fijas del proyecto.
• La base de datos MySQL en una instancia dedicada centraliza el almacenamiento de la aplicación, restringe el acceso al puerto 3306 solo desde el servidor web e incorpora phpMyAdmin para su gestión visual.
• La separación de WordPress, aplicación, DNS y base de datos reduce el impacto de posibles fallos y amplía las opciones de crecimiento del proyecto a medio y largo plazo.
